倒角刀，經常在工件上創建斜邊、倒角、去毛邊、深頭孔的切削刀具，是機械加工師們刀具庫中不可缺少的一種刀具。
這裡為你介紹能幫你提高加工效率、切削性能與刀具壽命的倒角刀清單。
包括專為去毛邊和倒角而設計或提高仿形和倒角的表面粗糙度。精選 30°、45°、60°、90°、120°倒角刀、定位倒角刀、碳化鎢鋼倒角刀等。幫助你快速選到最適合你加工需求的倒角刀吧！
倒角刀的用途與功能

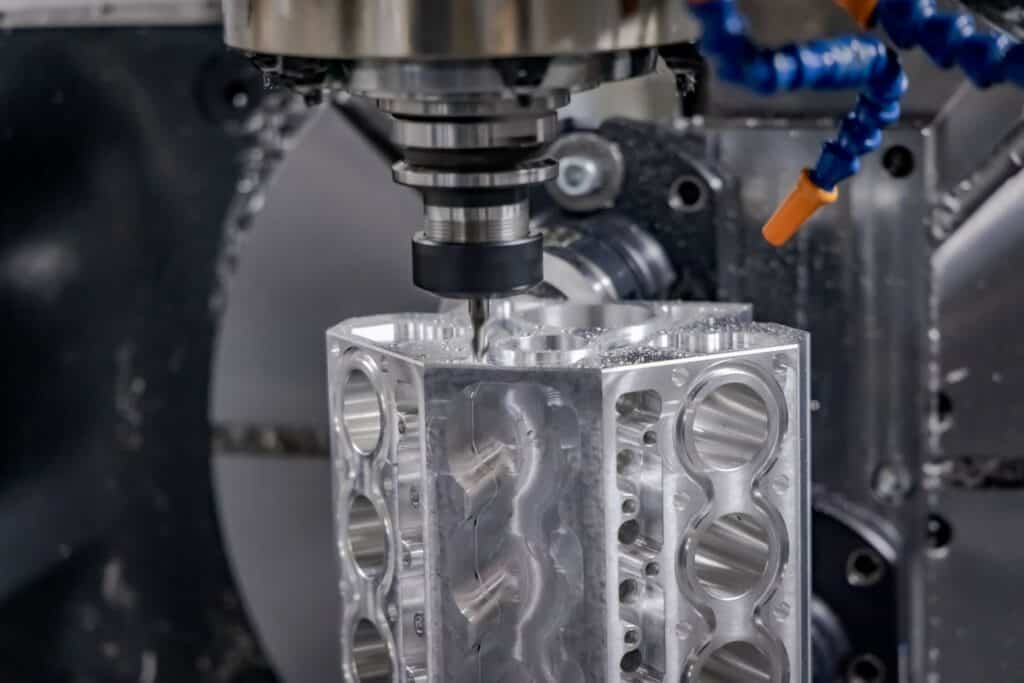

倒角刀，也稱為倒角銑刀，主要用於工件邊緣切削一個角度，稱為倒角(Chamfer)，讓工件邊緣更加光滑，避免毛邊造成的手部傷害，同時也增強了部件的美觀性和耐用性。
倒角刀的主要功能
- 安全：消除鋒利邊緣以防止受傷。
- 美觀：透過打造光滑的成品邊緣來改善工件的外觀。
- 功能：透過提供表面之間的平滑過渡來促進組裝。
- 減少應力：減少工件邊緣的應力集中。
- 材料去除：去除工件邊緣的毛邊和缺陷。
- 倒角刀主要規格
日常生活中經常可以看到倒角的身影。例如，智慧型手機或不鏽鋼烹飪鍋具底部也經常使用倒角來提升美觀性和耐用性。
倒角刀規格
- 倒角角度：刀具所形成的倒角的角度，影響倒角邊緣的外觀和功能。常見角度包括 90 度，但可能會根據應用而變化。
- 直徑：刀具的總直徑，決定可倒角的工件尺寸。
- 切削長度：切割刃的長度，影響倒角的深度。
- 刀柄直徑：適合工具機的刀柄直徑，決定與工具機的兼容性。。
- 凹槽數量：刀具上切割刃的數量。
- 材料：刀具的材料，影響刀具的耐用性、切割速度、不同材質的適用性。例如高速鋼 (HSS)、硬質合金或整體硬質合金。
- 塗層：應用於刀具的塗層類型，透過減少摩擦、增加耐磨性和增強排屑來提高刀具的性能。例如氮化鈦 (TiN) 或氮化鋁鈦 (AlTiN)，以提高性能和耐用性。
倒角刀的角度
倒角刀的特色在於角度。不同的倒角刀有著不同的角度，最常見的是90度的倒角刀。但根據不同的應用，60度和120度的倒角刀也有其獨特的用途。
30度倒角刀
- 特色：倒角精細，形成的倒角較小，加工表面光潔度較高。
- 應用：較小倒角的工件，如螺紋孔、小孔的倒角。
45度倒角刀
- 特色：倒角尺寸適中，能有效去除毛刺。
- 應用：一般機械零件的加工：如軸類零件、板金件等去除毛邊。
60度倒角刀
- 特色：倒角較大，能有效去除毛刺，改善工件的外觀。
- 應用：適合金屬焊接接縫的倒角處理、與大面積倒角的工件。
90度倒角刀
- 特色：最常見的角度，倒角既不過於尖銳，也不過於圓鈍。適用於大多數的機械加工需求。
- 應用：精密零件、模具、需要高效去毛邊的加工應用。
120度倒角刀
- 特色：倒角較圓鈍，能提供較大的倒角半徑，適用於需要更平滑與寬大的倒角面積。
- 應用：需要大倒角的工件，如焊接接縫的倒角處理，提供更大的接觸面積，讓焊接更牢固。或航空工業與高速運動零部件，因為大角度的倒角可以減少氣流的阻力與摩擦。
30°、45°、60°、90°、120°倒角刀優缺點與應用匯整表
| 倒角刀角度 | 優點 | 缺點 | 應用場景 |
| 30° | 倒角精細，適合精密零件的加工。 | 倒角較小，易產生毛邊。 | 精密機械零件、模具加工 |
| 45° | 適用於各種材料的加工。 | 倒角半徑較小，可能不適合大面積倒角。 | 一般機械零件、管件加工 |
| 60° | 倒角較大，能有效去除毛刺，改善工件的外觀。 | 倒角較尖銳，可能影響強度。 | 焊接接縫的倒角處理、需要大面積倒角的工件 |
| 90° | 倒角寬大，適合於需要大面積倒角的工件。 | 倒角較鈍，可能影響加工精度。 | 大型工件的倒角、需要大面積平滑過渡的場合 |
| 120° | 倒角非常寬大，能提供更大的接觸面積，適合於焊接接縫的倒角處理。 | 倒角過大，可能影響工件的強度。 | 航空航天、高速運動零部件，需要減小氣流阻力 |
如何選擇倒角刀？
選擇倒角刀時，應考慮以下因素：
- 所需的倒角角度：選谷適當倒角角度的刀具。
- 工件材料：被加工材料的種類將決定所需的刀具材料和塗層。
- 刀刃數量：刀刃數越少對材料撞擊越小，能創建較乾淨平滑的切削面；刀刃數越多能在較短的時間削除較多材料，切削效率較高，但切削面的粗糙度較差。
- 倒角深度：選擇具有足夠切割長度的刀具，以達到所需的倒角深度。
- 產量：對於大批量生產，請考慮使用鎢鋼刀或硬質合金刀具以提高耐用性。
- 成本：平衡所需的刀具性能與預算。
推薦倒角刀清單

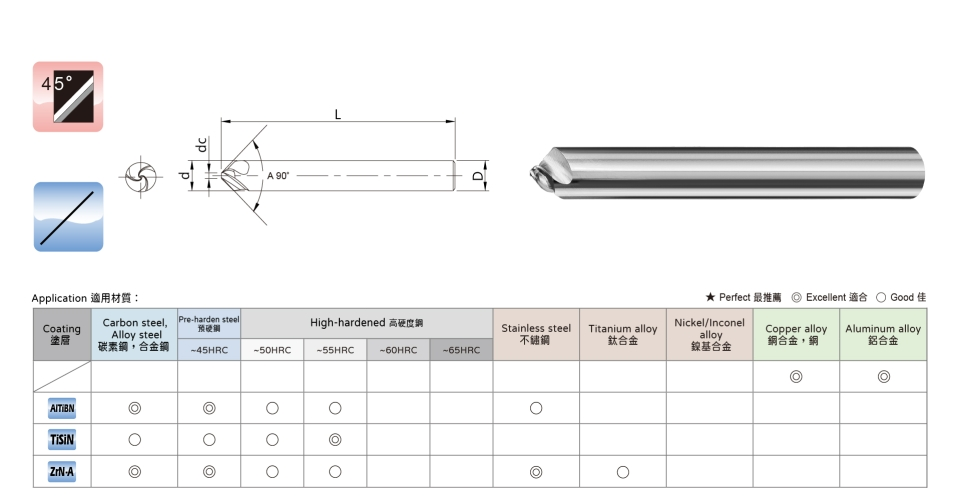

高效率 S型鎢鋼倒角刀 – 3刃
- 特色：高效倒角、特殊刀具幾何設計，實現高效銑削與光滑表面。
- 角度：90度
- 刃數：3刃
- 適用材質：一般鋼、不銹鋼、鈦合金、鋁合金等材料。
- 塗層種類：ALTiBN、TiSiN、ZrN-A、白刀
高效率 S型鎢鋼倒角刀 – 3刃：適用材質建議
高效率 S型鎢鋼倒角刀 – 3刃：規格表
| 型號 | 刃徑 (d) | 倒角角度 (A) | dc | 柄徑 (D) | 全長 (L) | 刃數 (Z) | 塗層 | |||
| 白刀 | ALTIBN | TISIN | ZrN-A | |||||||
| SSM0603-90 | 6 | 90° | 0.9 | 6 | 50 | 3 | .00 | .01 | .02 | .03 |
| SSM0803-90 | 8 | 1.2 | 8 | 60 | 3 | .00 | .01 | .02 | .03 | |
| SSM1003-90 | 10 | 1.5 | 10 | 75 | 3 | .00 | .01 | .02 | .03 | |
| SSM1203-90 | 12 | 1.8 | 12 | 75 | 3 | .00 | .01 | .02 | .03 | |

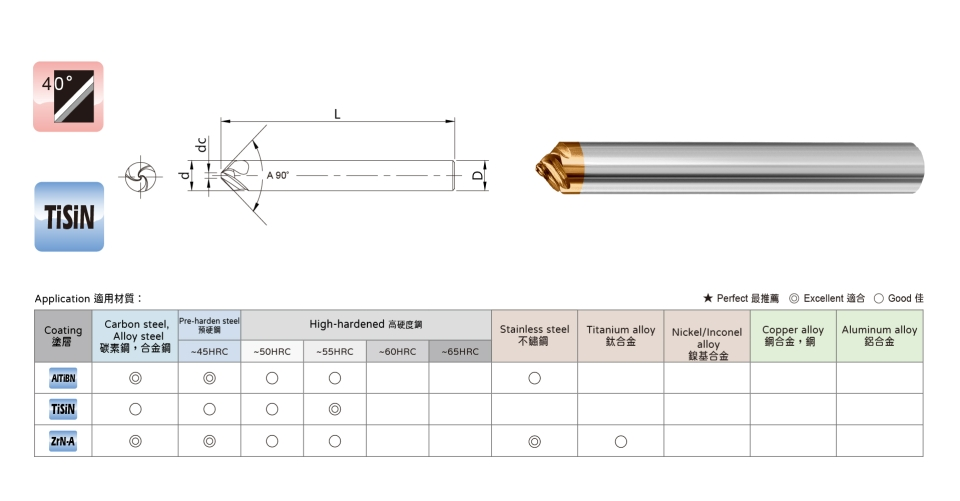

高效率 S型鎢鋼倒角刀 – 5刃
- 特色：提高倒角效率，特殊刀具幾何設計，實現高效銑削與光滑表面。
- 角度：90度
- 刃數：5刃
- 適用材質：一般鋼、不銹鋼、鈦合金、鋁合金等材料。
- 塗層種類：ALTiBN、TiSiN、ZrN-A

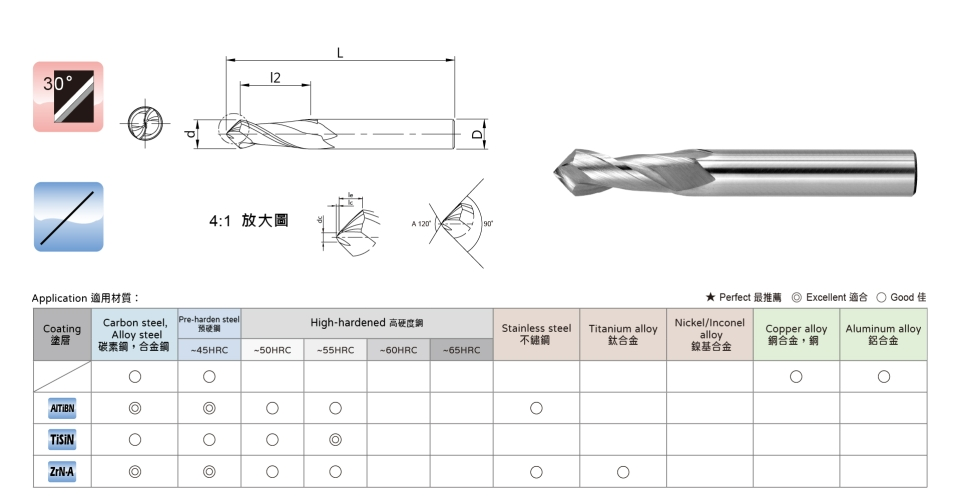

多功能型 S型鎢鋼倒角刀 – 2刃
- 特色：定位、雕刻、側銑，一刀完成！
- 角度：90度、 120度
- 刃數：2刃
- 適用材質：一般鋼、不銹鋼、鈦合金、鋁合金等材料。
- 塗層種類：ALTiBN、TiSiN、ZrN-A

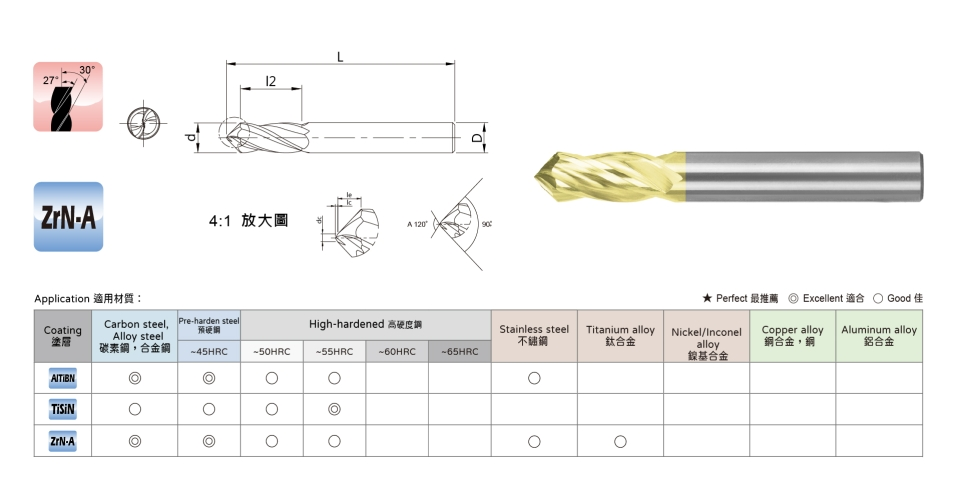

多功能型 S型鎢鋼倒角刀 – 4刃
- 特色：定位、雕刻、側銑，一刀完成！實現高效銑削與美麗光滑表面。
- 角度：90度 、120度
- 刃數：4刃
- 適用材質：一般鋼、不銹鋼、鈦合金、鋁合金等材料。
- 塗層種類：ALTiBN、TiSiN、ZrN-A

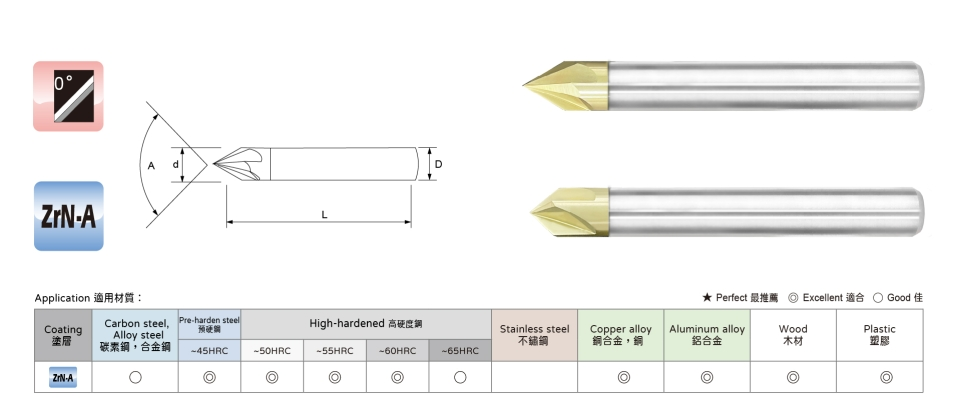

直刃倒角刀 – 4刃
- 特色：輕鬆雕刻、高效倒角，使加工表面更漂亮！
- 角度：60度、 90度
- 刃數：4刃
- 適用材質：一般鋼、不銹鋼、鈦合金、鋁合金等材料。
- 塗層種類：ZrN-A

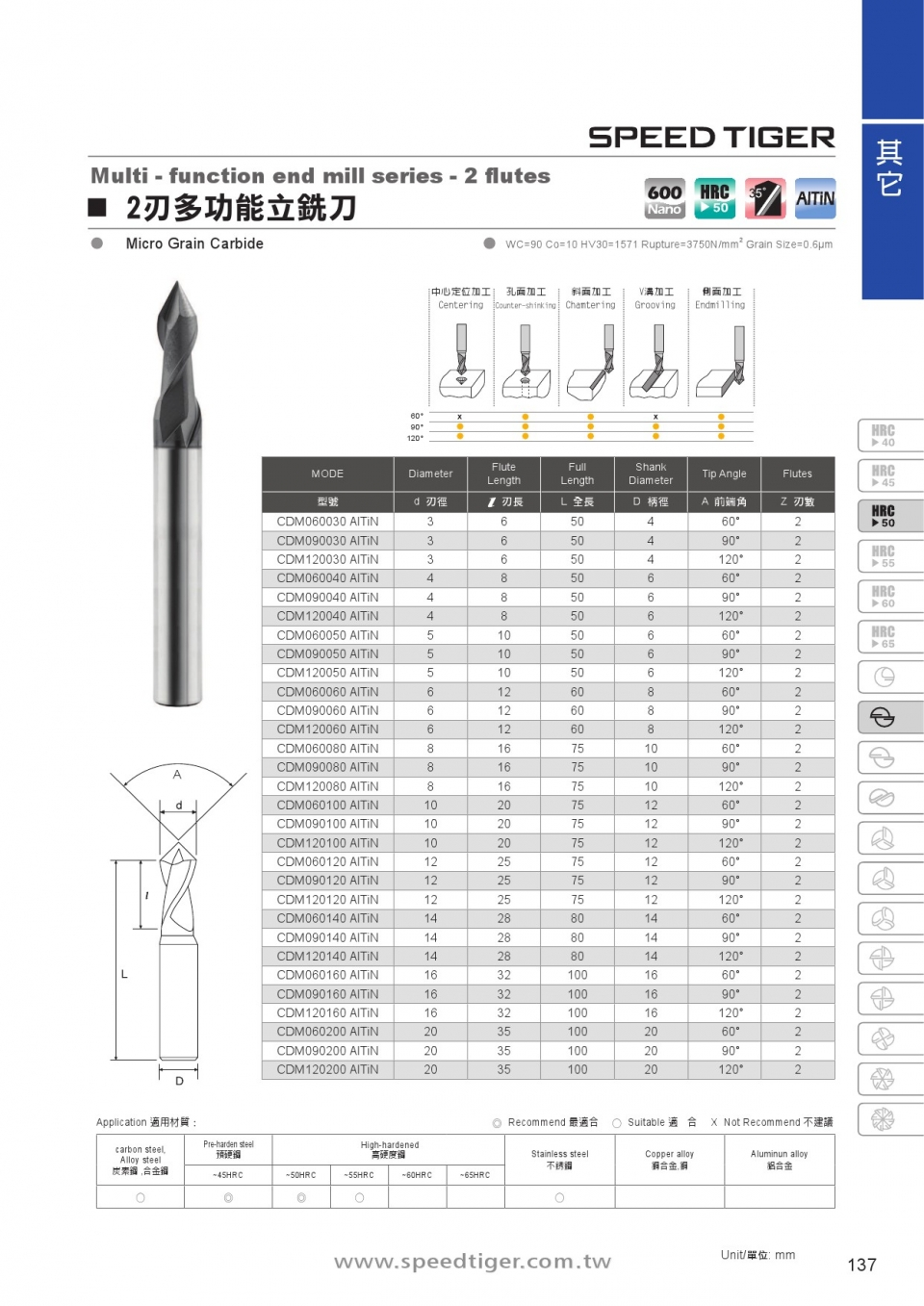

多功能鎢鋼倒角刀 – CDM 2刃
- 特色：
- 刀具母材是奈米超微粒碳化鎢，韌性高。
- 加上 AlTiN 塗層，超耐磨。專用於高速 M/C 高硬度高速切削加工。
- 對熱處理模具直接進行粗加工到細加工減少換刀次數，提高機床稼動率，節省模具製作時程。
- 適用於中心定位加工、孔面加工、斜面加工、V溝加工、側面加工。
- 角度：60度、90度、120度。
- 刃數：2刃
- 適用材質：~45HRC/鐵材 / 素碳鋼 / 鑄鐵 / 模具鋼 / 合金鋼 / 鋁合金 / 工具鋼 / 熱處理鋼 / 焊補鋼料。
- 塗層種類：AlTiN
多功能鎢鋼倒角刀 – CDM 2刃的詳細規格 及 切削參數下載

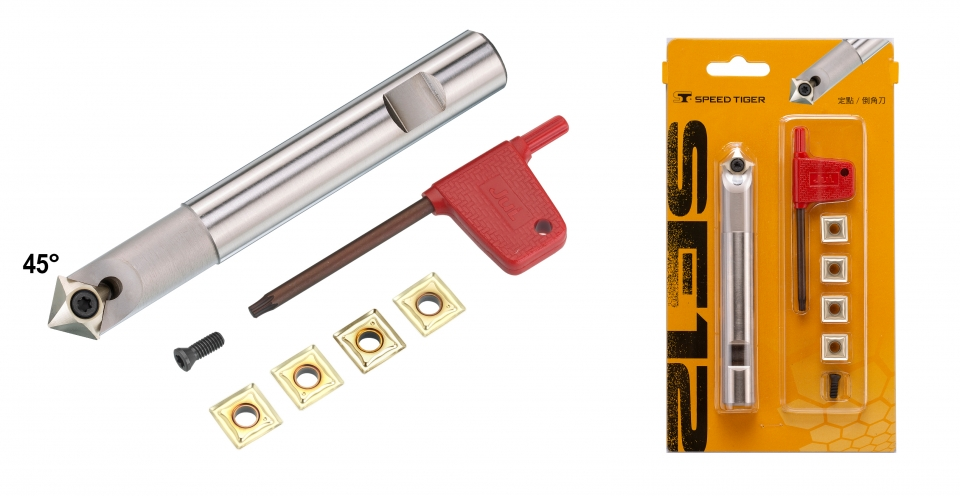

定點鑽/倒角刀 刀具組
- 特色：
- 可廣泛應用於倒角加工及NC 定點鑽。
- 刀片可轉位四個角，減少刀具成本。
- 新型刀片定位方式- 刀片自我定中心、結合穩定，大幅延長刀具壽命。
- 新表面塗層SH+ZrN 有效增加潤滑性、降低摩擦，提高刀具性能。
- 專利號：M560955
- 2020 榮獲台灣精品獎肯定
- 角度：30度、45度。
- 適用材質：一般鋼、碳素鋼、非鐵合金。
- 塗層種類：AlTiSiN + Zirconia
震虎精密科技股份有限公司 - 台灣鎢鋼刀領導廠商
提供完整刀具解決方案與售後服務，幫助客戶降低成本與提高效率。
產品種類最齊全，滿足各式加工需求，可接受 MOQ 1件客製刀具訂單。
品質穩定，交期平均 9天出貨。
關於倒角刀的常見問題FAQ
Q1: 倒角與斜角有什麼不一樣？
A1: 在切削加工上，倒角(Chamfering)和斜角(Beveling)經常互換使用，這兩個功能是用倒角到加工出來，但實際上有兩者不同的定義。
倒角會影響工件側面的一部分，而斜角會影響方形工件的整個側面。因此，零件的一側可以有兩個倒角，或只有一個斜角。可以由下圖看出差別。
圖片來源：https://www.madearia.com/
參考資料
Chamfer vs Bevel:Explained And Their Difference
Understanding Chamfering: A Common Processing Method Across Industries
