【內徑車刀】：小空間加工應用的車刀最佳解決方案！

鎢鋼小徑車刀／內徑車刀的全方位產品線

震虎精密專為小型空間的車削加工應用提供最佳解決方案。以全鎢鋼材質打造直徑10mm以下的小徑車刀種類，適用於不同的加工方式。包含：

搪孔 (Boring）
仿形與搪孔 (Profiling & Boring)
背車削 (Back Turning)
內徑溝槽 (Internal Grooving)
內徑圓溝槽 (Internal Grooving Radius)
端面溝槽 (Face Grooving)
端面圓溝槽 (Face Grooving Radius)
倒角與仿形 (Chamfering & Profiling)
螺紋車削 (Threading)

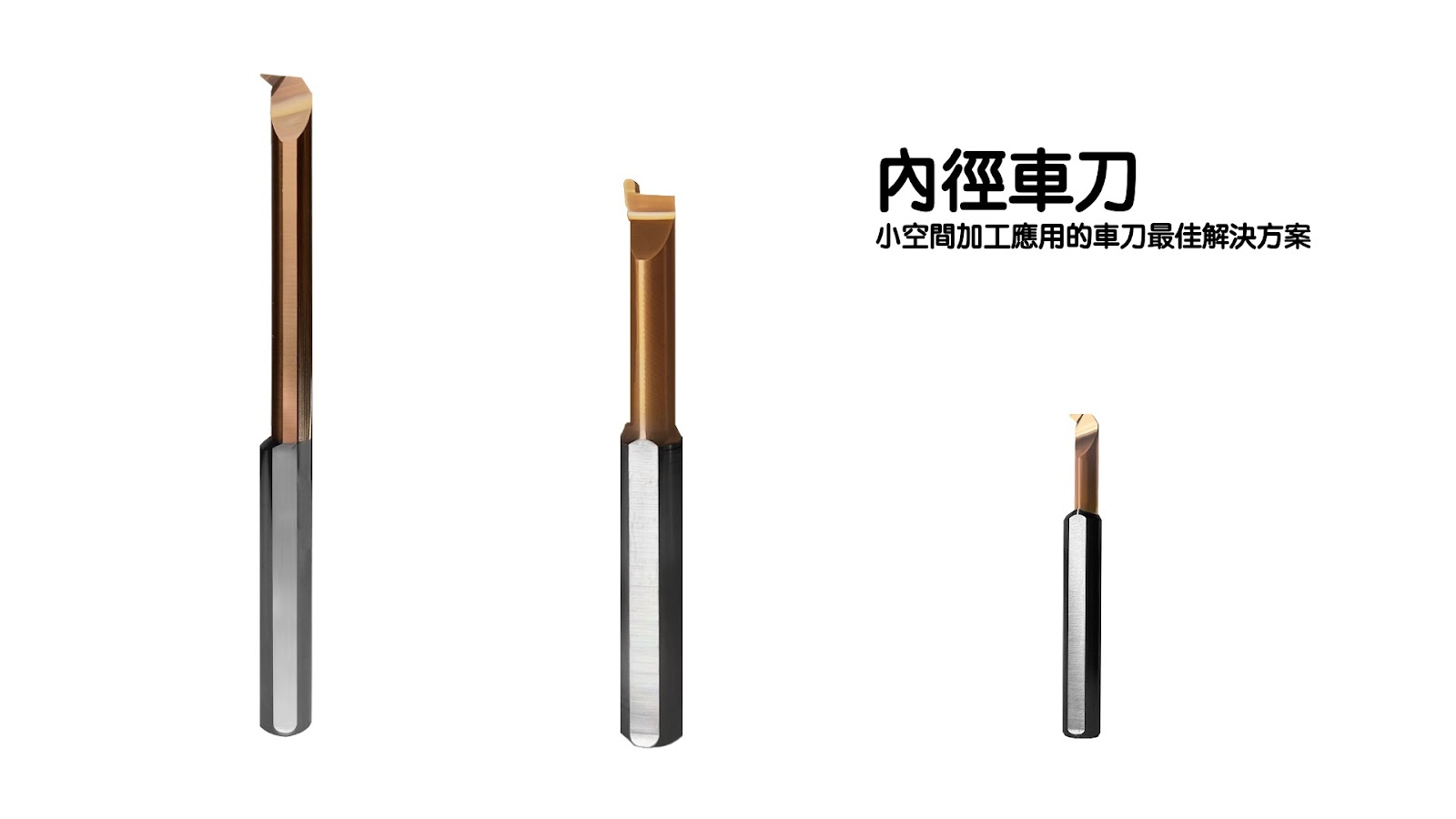

3支不同的內徑車刀

鎢鋼內徑車刀產品推薦

內徑車刀推薦1：搪孔(Boring)

商品編號：BR07
刀具特色：最小搪孔直徑 (Ø min) 範圍從 0.5mm 到 8mm，是狹小空間內進行搪孔精密加工首選。
刀具材質：全鎢鋼
刀具塗層：TiSiN
車刀角度：4°
適用材質：低碳鋼、碳素鋼、合金鋼，鑄鐵，不鏽鋼等。
適用機械：一般車床、高速加工機與車銑複合機

內徑車刀-搪孔-規格表

刀具型號 (MODE)	刀具外徑 (D)	刀刃直徑 (Ø min)	刃長F	刀柄全長L	有效長L1	角度R
BR07-05.003-015 R/L	4	0.5	0.2	50	1.5	0.03
BR07-05.003-025 R/L	4	0.5	0.2	50	2.5	0.03
BR07-10.005-03 R/L	4	1	0.4	50	3.0	0.05
BR07-10.005-05 R/L	4	1	0.4	50	5.0	0.05
BR07-20.005-06 R/L	4	2	0.8	50	6.0	0.05
BR07-20.005-10 R/L	4	2	0.8	50	10.0	0.05
BR07-20.005-14 R/L	4	2	0.8	50	14.0	0.05
BR07-30.010-09 R/L	4	3	1.3	50	9.0	0.1
BR07-30.010-15 R/L	4	3	1.3	50	15.0	0.1
BR07-30.010-21 R/L	4	3	1.3	50	21.0	0.1
BR07-40.010-12 R/L	4	4	1.8	50	12.0	0.1
BR07-40.010-20 R/L	4	4	1.8	50	20.0	0.1
BR07-40.010-28 R/L	4	4	1.8	60	28.0	0.1
BR07-50.020-15 R/L	6	5	2.3	50	15.0	0.2
BR07-50.020-25 R/L	6	5	2.3	50	25.0	0.2
BR07-50.020-35 R/L	6	5	2.3	60	35.0	0.2
BR07-60.020-18 R/L	6	6	2.8	50	18.0	0.2
BR07-60.020-30 R/L	6	6	2.8	60	30.0	0.2
BR07-60.020-42 R/L	6	6	2.8	75	42.0	0.2
BR07-70.020-21 R/L	8	7	3.3	60	21.0	0.2
BR07-70.020-35 R/L	8	7	3.3	75	35.0	0.2
BR07-70.020-49 R/L	8	7	3.3	100	49.0	0.2
BR07-80.020-24 R/L	8	8	3.8	60	24.0	0.2
BR07-80.020-40 R/L	8	8	3.8	75	40.0	0.2
BR07-80.020-56 R/L	8	8	3.8	100	56.0	0.2

內徑車刀-搪孔-規格表

內徑車刀推薦2：仿形與搪孔(Profiling & Boring)

內徑車刀－仿形與搪孔

商品編號：PF22
刀具特色：最小搪孔直徑 (Ø min) 範圍從 1mm 到 8mm，提供狹小空間的成形與搪孔加工法選擇。
刀具材質：全鎢鋼
刀具塗層：TiSiN
車刀角度：22°
適用材質：低碳鋼、碳素鋼、合金鋼，鑄鐵，不鏽鋼等。
適用機械：一般車床、高速加工機與車銑複合機

內徑車刀-仿形與搪孔-規格表(PF22)

型號Model	刀柄直徑D	最小刀刃直徑Ø min	刃長F	刀柄全長L	有效長L1	刀尖半徑R	刀刃高度H
PF22-10.005-03 R/L	4	1	0.4	50	3	0.05	0.2
PF22-10.005-05 R/L	4	1	0.4	50	5	0.05	0.2
PF22-20.005-06 R/L	4	2	0.8	50	6	0.05	0.4
PF22-20.005-10 R/L	4	2	0.8	50	10	0.05	0.4
PF22-20.005-14 R/L	4	2	0.8	50	14	0.05	0.4
PF22-30.010-09 R/L	4	3	1.3	50	9	0.1	0.6
PF22-30.010-15 R/L	4	3	1.3	50	15	0.1	0.6
PF22-30.010-21 R/L	4	3	1.3	50	21	0.1	0.6
PF22-40.010-12 R/L	4	4	1.8	50	12	0.1	0.8
PF22-40.010-20 R/L	4	4	1.8	50	20	0.1	0.8
PF22-40.010-28 R/L	4	4	1.8	60	28	0.1	0.8
PF22-50.020-15 R/L	6	5	2.3	50	15	0.2	1
PF22-50.020-25 R/L	6	5	2.3	50	25	0.2	1
PF22-50.020-30 R/L	6	5	2.3	60	30	0.2	1
PF22-60.020-18 R/L	6	6	2.8	50	18	0.2	1.2
PF22-60.020-30 R/L	6	6	2.8	60	30	0.2	1.2
PF22.60.020-42 R/L	6	6	2.8	75	42	0.2	1.2
PF22-70.020-21 R/L	8	7	3.3	60	21	0.2	1.4
PF22-70.020-35 R/L	8	7	3.3	75	35	0.2	1.4
PF22-70.020-49 R/L	8	7	3.3	100	49	0.2	1.4
PF22-80.020-24 R/L	8	8	3.8	60	24	0.2	1.6
PF22-80.020-40 R/L	8	8	3.8	75	40	0.2	1.6
PF22-80.020-56 R/L	8	8	3.8	100	56	0.2	1.6

內徑車刀-仿形與搪孔-規格表(PF22)

內徑車刀推薦3：仿形與搪孔(Profiling & Boring)

商品編號：PF47
刀具特色：最小搪孔直徑 (Ø min) 範圍從 1mm 到 8mm，提供狹小空間的成形與搪孔加工法選擇。
刀具材質：全鎢鋼
刀具塗層：TiSiN
車刀角度：47°
適用材質：低碳鋼、碳素鋼、合金鋼，鑄鐵，不鏽鋼等。
適用機械：一般車床、高速加工機與車銑複合機

內徑車刀-仿形與搪孔-規格表(PF47)

型號Model	刀柄直徑D	最小刀刃直徑Ø min	刃長F	刀柄全長L	有效長L1	刀尖半徑R	刀刃高度H
PF47-10.005-03 R/L	4	1	0.4	50	3	0.05	0.2
PF47-10.005-05 R/L	4	1	0.4	50	5	0.05	0.2
PF47-20.005-06 R/L	4	2	0.8	50	6	0.05	0.4
PF47-20.005-10 R/L	4	2	0.8	50	10	0.05	0.4
PF47-20.005-14 R/L	4	2	0.8	50	14	0.05	0.4
PF47-30.010-09 R/L	4	3	1.3	50	9	0.1	0.6
PF47-30.010-15 R/L	4	3	1.3	50	15	0.1	0.6
PF47-30.010-21 R/L	4	3	1.3	50	21	0.1	0.6
PF47-40.010-12 R/L	4	4	1.8	50	12	0.1	0.8
PF47-40.010-20 R/L	4	4	1.8	50	20	0.1	0.8
PF47-40.010-28 R/L	4	4	1.8	60	28	0.1	0.8
PF47-50.020-15 R/L	6	5	2.3	50	15	0.2	1
PF47-50.020-25 R/L	6	5	2.3	50	25	0.2	1
PF47-50.020-35 R/L	6	5	2.3	60	35	0.2	1
PF47-60.020-18 R/L	6	6	2.8	50	18	0.2	1.2
PF47-60.020-30 R/L	6	6	2.8	60	30	0.2	1.2
PF47.60.020-42 R/L	6	6	2.8	75	42	0.2	1.2
PF47-70.020-21 R/L	8	7	3.3	60	21	0.2	1.4
PF47-70.020-35 R/L	8	7	3.3	75	35	0.2	1.4
PF47-70.020-49 R/L	8	7	3.3	100	49	0.2	1.4
PF47-80.020-24 R/L	8	8	3.8	60	24	0.2	1.6
PF47-80.020-40 R/L	8	8	3.8	75	40	0.2	1.6
PF47-80.020-56 R/L	8	8	3.8	100	56	0.2	1.6

內徑車刀-仿形與搪孔-規格表(PF47)

內徑車刀推薦4：背車削 (Back Turning)

商品編號：BT30
刀具特色：專為背車削設計，適用於直徑從 Ø4.0 毫米到 Ø8.0 毫米的工件。
刀具材質：全鎢鋼
刀具塗層：TiSiN
車刀角度：30°
適用材質：低碳鋼、碳素鋼、合金鋼，鑄鐵，不鏽鋼等。
適用機械：一般車床、高速加工機與車銑複合機

內徑車刀-背車削-規格表(BT30)

型號Model	刀柄直徑D	最小刀刃直徑Ø min	刃長F	刀柄全長L	有效長L1	刀刃寬度W	刀尖半徑R	刀刃高度H
BT30-40.010-12 R/L	4	4	1.8	50	12	1.5	0.1	1
BT30-40.010-20 R/L	4	4	1.8	50	20	1.5	0.1	1
BT30-60.020-18 R/L	6	6	2.8	50	18	2	0.2	1.5
BT30-60.020-30 R/L	6	6	2.8	60	30	2.5	0.2	1.5
BT30-80.020-24 R/L	8	8	3.8	60	24	2.5	0.2	2
BT30-80.020-40 R/L	8	8	3.8	75	40	2.5	0.2	2

內徑車刀-背車削-規格表(BT30)

內徑車刀推薦5：內徑溝槽 (Internal Grooving)

商品編號：IG
刀具特色：適用於內徑切槽的車削加工，適用於直徑從 Ø4.0 毫米到 Ø8.0 毫米。
刀具材質：全鎢鋼
刀具塗層：TiSiN
適用材質：低碳鋼、碳素鋼、合金鋼，鑄鐵，不鏽鋼等。
適用機械：一般車床、高速加工機與車銑複合機

內徑車刀-內徑溝槽規格表(IG)

型號Model	刀柄直徑D	最小刀刃直徑Ø min	刃長F	刀柄全長L	有效長L1	刀刃寬度W	刀尖半徑R	刀刃高度H
IG05-40.005-10 R/L	4	4	1.8	50	10	0.5	0.05	0.5
IG05-40.005-15 R/L	4	4	1.8	50	15	0.5	0.05	0.5
IG10-40.010-10 R/L	4	4	1.8	50	10	1.0	0.10	1.0
IG10-40.010-15 R/L	4	4	1.8	50	15	1.0	0.10	1.0
IG15-40.015-10 R/L	4	4	1.8	50	10	1.5	0.15	1.0
IG15-40.015-15 R/L	4	4	1.8	60	15	1.5	0.15	1.0
IG10-50.010-15 R/L	6	5	2.3	50	15	1.0	0.10	1.2
IG10-50.010-25 R/L	6	5	2.3	50	25	1.0	0.10	1.2
IG15-50.015-15 R/L	6	5	2.3	50	15	1.5	0.15	1.2
IG15-50.015-25 R/L	6	5	2.3	50	25	1.5	0.15	1.2
IG20-50.020-15 R/L	6	5	2.3	50	15	2.0	0.20	1.2
IG20-50.020-25 R/L	6	5	2.3	50	25	2.0	0.20	1.2
IG10-60.010-15 R/L	6	6	2.8	50	15	1.0	0.10	1.5
IG10-60.010-25 R/L	6	6	2.8	50	25	1.0	0.10	1.5
IG15-60.015-15 R/L	6	6	2.8	50	15	1.5	0.15	1.5
IG15-60.015-25 R/L	6	6	2.8	50	25	1.5	0.15	1.5
IG20.60.020-15 R/L	6	6	2.8	50	15	2.0	0.20	1.5
IG20.60.020-25 R/L	6	6	2.8	50	25	2.0	0.20	1.5
IG10-70.010-20 R/L	8	7	3.3	60	20	1.0	0.10	1.8
IG10-70.010-30 R/L	8	7	3.3	75	30	1.0	0.10	1.8
IG15-70.015-20 R/L	8	7	3.3	60	20	1.5	0.15	2.0
IG15-70.015-30 R/L	8	7	3.3	75	30	1.5	0.15	2.0
IG20-70.020-20 R/L	8	7	3.3	60	20	2.0	0.20	2.5
IG20-70.020-30 R/L	8	7	3.3	75	30	2.0	0.20	2.5
IG10-80.010-20 R/L	8	8	3.8	60	20	1.0	0.10	1.8
IG10-80.010-30 R/L	8	8	3.8	75	30	1.0	0.10	1.8
IG15-80.015-20 R/L	8	8	3.8	60	20	1.5	0.15	2.0
IG15-80.015-30 R/L	8	8	3.8	75	30	1.5	0.15	2.0
IG20-80.020-20 R/L	8	8	3.8	60	20	2.0	0.20	2.5
IG20-80.020-30 R/L	8	8	3.8	75	30	2.0	0.20	2.5

內徑車刀-內徑溝槽規格表(IG)

內徑車刀推薦6：內徑圓溝槽 (Internal Grooving)

商品編號：IGR
刀具特色：適用於內徑圓弧切槽，適用於直徑從 Ø4.0 毫米到 Ø8.0 毫米。
刀具材質：全鎢鋼
刀具塗層：TiSiN
適用材質：低碳鋼、碳素鋼、合金鋼，鑄鐵，不鏽鋼等。
適用機械：一般車床、高速加工機與車銑複合機

內徑車刀-內徑圓溝槽規格表(IGR)

型號Model	刀柄直徑D	最小刀刃直徑Ø min	刃長F	刀柄全長L	有效長L1	刀刃寬度W	刀尖半徑R	刀刃高度H
IGR10-40.050-12 R/L	4	4	1.8	50	12	1.0	0.50	1.0
IGR15-40.075-12 R/L	4	4	1.8	50	12	1.5	0.75	1.0
IGR20-40.100-12 R/L	4	4	1.8	50	12	2.0	1.00	1.3
IGR10-60.050-18 R/L	6	6	2.8	50	18	1.0	0.50	1.6
IGR15-60.075-18 R/L	6	6	2.8	50	18	1.5	0.75	1.6
IGR20-60.100-18 R/L	6	6	2.8	50	18	2.0	1.00	1.6
IGR10-80.050-24 R/L	8	8	3.8	60	24	1.0	0.50	2.5
IGR15-80.075-24 R/L	8	8	3.8	60	24	1.5	0.75	2.5
IGR20-80.100-24 R/L	8	8	3.8	60	24	2.0	1.00	2.5

內徑車刀-內徑圓溝槽規格表(IGR)

內徑車刀推薦7：端面溝槽 (Face Grooving)

商品編號：FG
刀具特色：適用於內徑切槽，適用於直徑從 Ø4.0 毫米到 Ø8.0 毫米。
刀具材質：全鎢鋼
刀具塗層：TiSiN
適用材質：低碳鋼、碳素鋼、合金鋼，鑄鐵，不鏽鋼等。
適用機械：一般車床、高速加工機與車銑複合機

內徑車刀-端面溝槽規格表(FG)

型號Model	刀柄直徑D	最小刀刃直徑Ø min	刃長F	刀柄全長L	有效長L1	刀刃寬度W	刀尖半徑R	刀刃高度H
FG075-40.010-15 R/L	4	4	1.8	50	15	0.75	0.1	1.2
FG100-40.010-15 R/L	4	4	1.8	50	15	1.00	0.1	1.5
FG150-40.010-15 R/L	4	4	1.8	50	15	1.50	0.1	2.6
FG075-50.010-22 R/L	6	5	2.3	50	22	0.75	0.1	1.2
FG100-50.010-22 R/L	6	5	2.3	50	22	1.00	0.1	1.5
FG150-50.010-22 R/L	6	5	2.3	50	22	1.50	0.1	2.5
FG200-50.010-22 R/L	6	5	2.3	50	22	2.00	0.1	3.6
FG100-60.010-22 R/L	6	6	2.8	50	22	1.00	0.1	1.5
FG150-60.010-22 R/L	6	6	2.8	50	22	1.50	0.1	2.5
FG200-60.010-22 R/L	6	6	2.8	50	22	2.00	0.1	3.0
FG250-60.010-22 R/L	6	6	2.8	50	22	2.50	0.1	4.6
FG250-80.010-22 R/L	8	8	3.8	60	22	2.50	0.1	4.6

內徑車刀-端面溝槽規格表(FG)

內徑車刀推薦8：端面圓溝槽 (Face Grooving Radius)

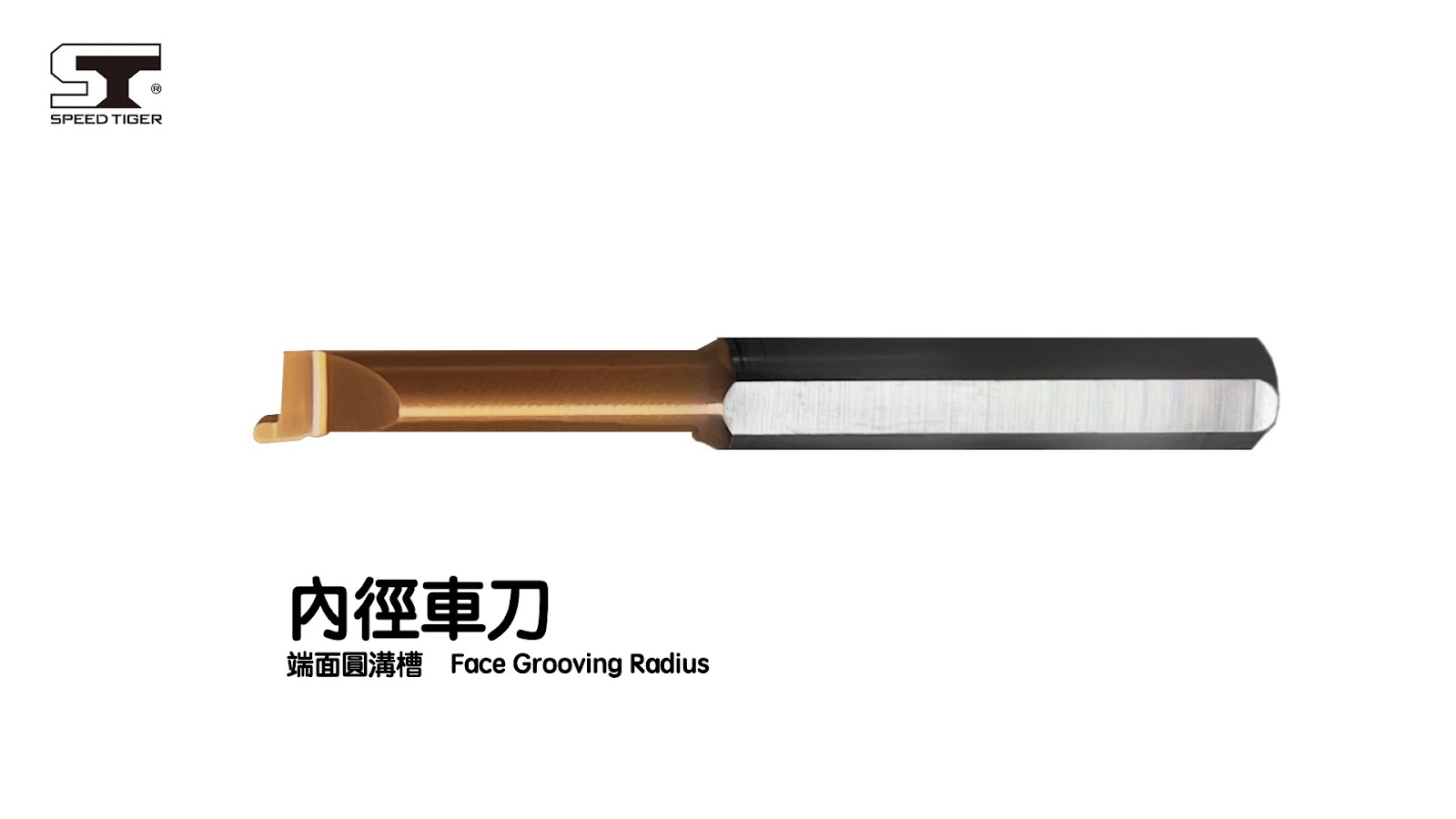

內徑車刀－端面圓溝槽

商品編號：FGR
刀具特色：適用於內徑圓弧切槽，適用於直徑從 Ø4.0 毫米到 Ø8.0 毫米。
刀具材質：全鎢鋼
刀具塗層：TiSiN
適用材質：低碳鋼、碳素鋼、合金鋼，鑄鐵，不鏽鋼等。
適用機械：一般車床、高速加工機與車銑複合機

內徑車刀-端面圓溝槽規格表(FG)

型號Model	刀柄直徑D	最小刀刃直徑Ø min	刃長F	刀柄全長L	有效長L1	刀刃寬度W	刀尖半徑R	刀刃高度H
FGR100-40.050-15 R/L	4	4	1.8	50	15	1.0	0.50	1.2
FGR150-40.075-15 R/L	4	4	1.8	50	15	1.5	0.75	1.5
FGR100-50.050-22 R/L	6	5	2.3	50	22	1.0	0.50	1.2
FGR150-50.075-22 R/L	6	5	2.3	50	22	1.5	0.75	1.5
FGR200-50.100-22 R/L	6	5	2.3	50	22	2.0	1.00	2.5
FGR100-60.050-22 R/L	6	6	2.3	50	22	1.0	0.50	1.2
FGR150-60.075-22 R/L	6	6	2.8	50	22	1.5	0.75	1.5
FGR200-60.100-22 R/L	6	6	2.8	50	22	2.0	1.00	2.5

內徑車刀-端面圓溝槽規格表(FG)

內徑車刀推薦9：倒角與仿形 (Chamfering & Profiling)

商品編號：CP
刀具特色：適用於車削的倒角和仿形加工，一次成形，提高加工效率。
刀具材質：全鎢鋼
刀具塗層：TiSiN
適用材質：低碳鋼、碳素鋼、合金鋼，鑄鐵，不鏽鋼等。
適用機械：一般車床、高速加工機與車銑複合機

內徑車刀-倒角與仿形規格表(FG)

型號Model	刀柄直徑D	最小刀刃直徑Ø min	刃長F	刀柄全長L	有效長L1	切邊角α	刀端角β	前間隙角R
CP30-10.020-18	6	1	2.3	50	18	1.0	0.50	1.2
CP45-10.020-18	6	1	2.3	50	18	1.5	0.75	1.5
CP60-10.020-18	6	1	2.3	50	18	1.0	0.50	1.2

內徑車刀-倒角與仿形規格表(FG)

內徑車刀推薦10：螺紋車削 (Threading)

商品編號：TA
刀具特色：適用於車削螺紋加工而設計，適用於直徑從 Ø2.3 毫米到 Ø6.0 毫米的螺紋
刀具材質：全鎢鋼
刀具塗層：TiSiN
刀具角度：60° 角
適用材質：低碳鋼、碳素鋼、合金鋼，鑄鐵，不鏽鋼等。
適用機械：一般車床、高速加工機與車銑複合機

內徑車刀-螺紋車削規格表(TA)

型號Model	刀柄直徑D	刀刃直徑Ø min	刃長F	螺距P(mm)	每英寸牙數P(TPI)	刀柄全長L	有效長L1	S	W
TA60-23-08 R/L	4	2.3	1.0	0.2-0.5	80-48	50	8	0.45	0.03
TA60-30-15 R/L	4	3.0	1.3	0.5-0.75	40-36	50	15	0.75	0.06
TA60-40-15 R/L	4	4.0	1.8	0.5-1.0	40-24	50	15	0.75	0.06
TA60-60-20 R/L	6	6.0	2.8	0.75-1.5	36-18	50	20	0.80	0.09

內徑車刀-螺紋車削規格表(TA)

內徑車刀的關鍵總結：挑選內徑車刀的3大關鍵

目標工件的材質: 不同材質的工件，配不同材質和塗層的刀具，確保刀具壽命與加工效率。
最小鑽孔直徑: 根據您需要加工的孔徑選擇對應尺寸的刀具。
加工類型: 確定需要進行的加工類型，例如搪孔 (BR)、輪廓和搪孔 (PF22/PF47)、背車削 (BT)、內徑切槽 (IG/IGR) 等等。
